4.1 Odstranitev predelne stene in sedežev

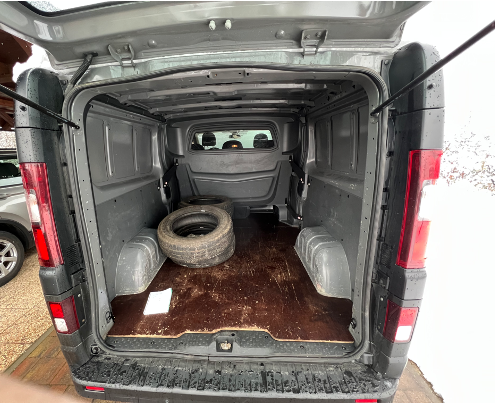

Za namene spremembe vozila v bivalno vozilo je bila odstranjena predelna stena in zadnja (druga) vrsta sedežev. Po spremembi sta v vozilu le dva sprednja sedeža (voznik, sovoznik).

4.2 Zvočna izolacija

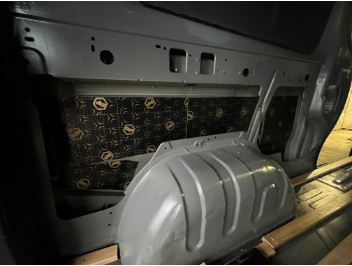

Zvočna izolacija sten in stropa v bivalnem delu je bila izvedena z izolacijskim materialom STP, ki je zasnovan na samolepilni butyl masi znani po dobrih karakteristikah odpravljanja vibracij in hrupa. Material STP se odlično obnese v zelo agresivnih okoljih, saj je odporen tako na vodo kot velike temperaturne razlike.

Tehnični podatki:

• Fleksibilna, vodo in temperaturno odporna izolacija
• Zdrži velike temperaturne razlike (od -45 do 100 °C)
• Material za kratek čas zdrži temperature do 190 °C
• Debelina izolacije je 2,3 mm

Viri:

• Izolacija STP BLACK GOLD 2,3 mm (21.12.2022)

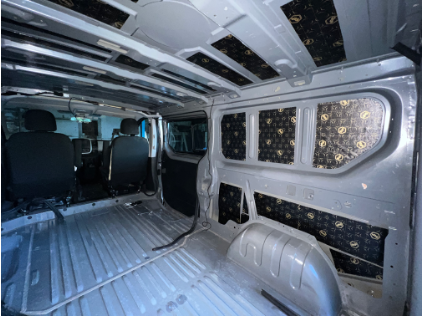

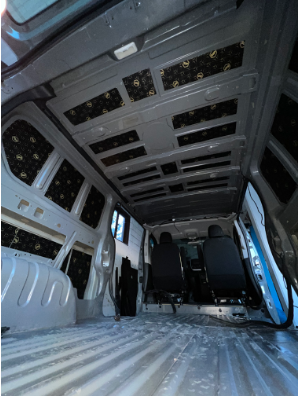

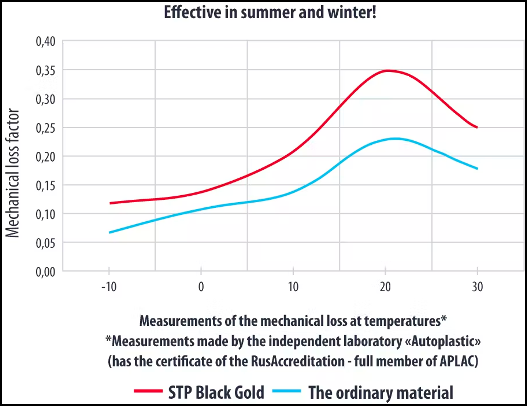

Slike zvočne izolacije

4.3 Toplotna izolacija

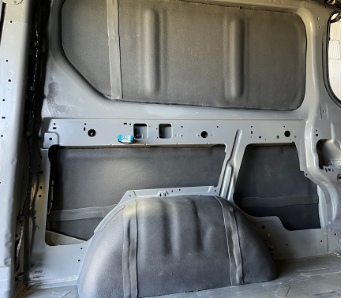

Stene in strop v bivalnem delu vozila so izolirane s fleksibilno zaprtocelično izolacijo iz sintetičnega kavčuka z visoko upornostjo proti difuziji vodne pare in nizko toplotno prevodnostjo debeline 19 mm proizvajalca Kaimannove - Kaliflex. Material je samougasljiv, ne kaplja in ne širi ognja.

Stene vozila so dodatno obložene z ploščami iz 100% bio naravno ovčje volne, debeline 8 cm in gostote 20 – 22kg/m³ proizvajalca eWool.si.

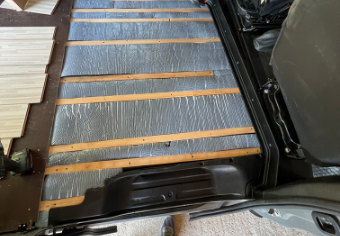

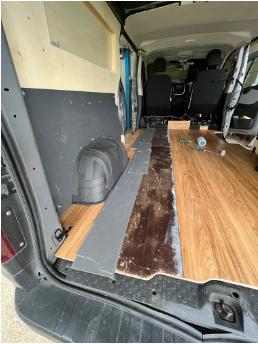

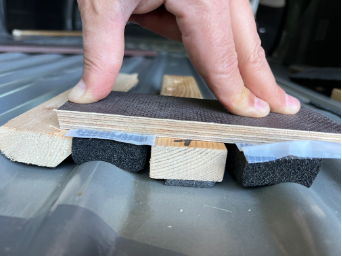

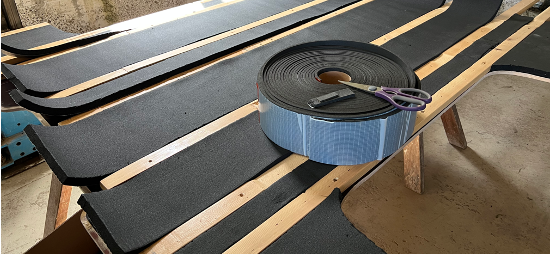

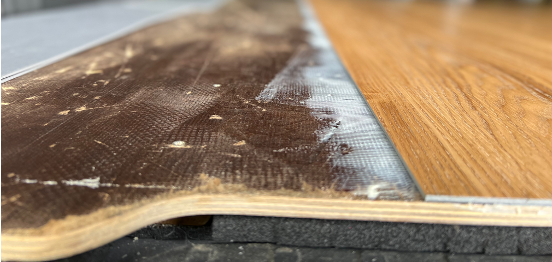

Na leseni tlak iz vodoodporne vezane plošče debeline 15 mm - T-Fix so s Spax vijaki privijačne letvice iz masivnega lesa 40x25mm za nosilnost. Vmesni prostor med letvicami je izoliran s Kaliflex ST samolepljivimi ploščami debeline 19mm. Vsi spoji so dodatno izolirani z Kaliflex samolepljivim trakom debeline 5mm. Leseni tlak (vezana plošča, letvice) je na konstrukcijo vozila pritrjen preko obstoječih standardnih vijakov in je odstranljiv. Na leseni tlak je po celotni površini bivalnega dela z lepilom Ceresit K 188 E nalepljena talna obloga iz umetne mase (vinilna plošča) v debelini 2.5 mm in 0.55 mm obrabnega sloja.

Za zmanjševanje hrupa in preprečevanje nabiranja kondenza so stiki s pločevino zaščiteni z Kaliflex samolepljivim trakom debeline 5mm.

Uporabljeni materiali:

• Kaliflex ST plošče debeline 19 mm
• Kaliflex ST samolepljivi trak debeline 5mm
• 100% bio naravno ovčje volne, debeline 8 cm in gostote 20 – 22kg/m³ (eWool.si)
• Vezane plošče debeline 15 mm - T-Fix
• Spax vijaki za les
• Letvice 40 x 25 mm
• Lepilo Ceresit K 188 E
• Kemoplast vinilna plošča v debelini 2.5 mm in 0.55 mm obrabnega sloja

Tehnični podatki (Kaliflex izolacija):

• Toplotna prevodnost λ ≤ 0,034 W/m.K pri 0 °C
• Koeficient upora proti difuziji vodne pare je μ ≥ 10.000
• Temperaturno področje od -50°C do +110°C
• Požarni razred B-s3,d0 po EN 13501-1

Viri:

• Kaliflex - A-060101-TEH LIST (21.12.2022)
• Lepilo Ceresit K 188 E (21.12.2022)

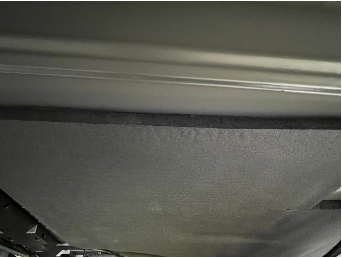

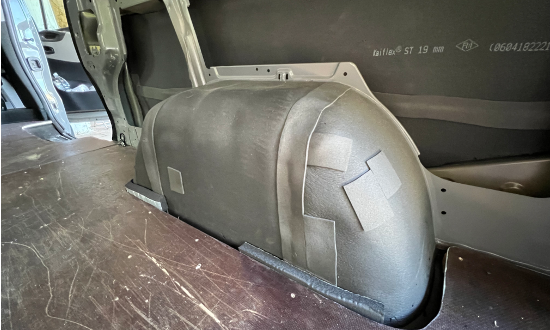

Slike toplotne izolacije

4.4 Stenske obloge

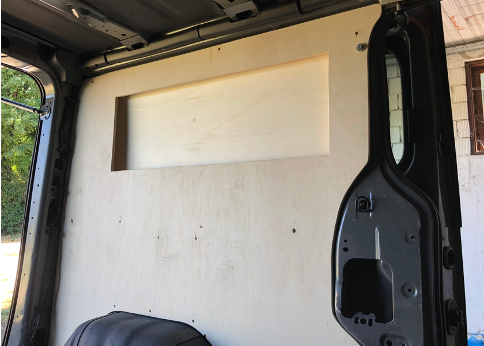

Stene in strop v bivalnem prostoru so z namenom dodatne zaščite in varnosti obložene z vezano ploščo (Topol) debeline 12 mm. Vezana plošča je na stene konstrukcije vozila pritrjena z vijaki RF imbus vijak M8X40 A2 in razpornimi maticami v standardne predpripravljene luknje (Renault standard) ter je po potrebi odstranljiva.

Uporabljeni materiali:

• Vezana plošča, topol, debelina 12 mm, specifična teža 420 kg/m³, dimenzije 2520 x 1870 mm
• Nerjaveči imbus vijak z bombirano glavo premera M8 (8 mm), dolžine 40 mm, kvalitete A2, DIN standard

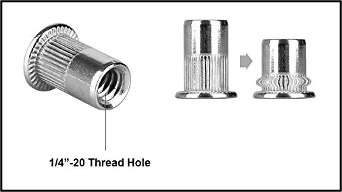

• Razporne matice RIV 998 M6-M8

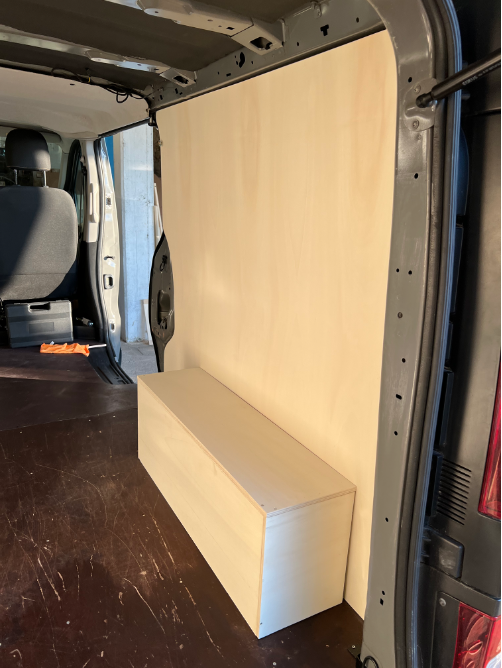

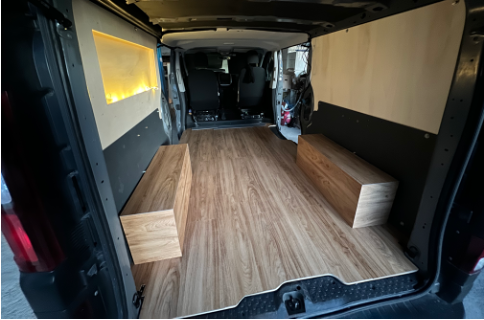

Slike stenskih oblog

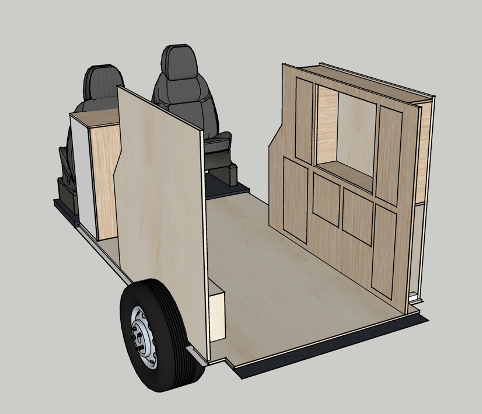

9.1 Omara za shranjevanje

Pohištvo je narejeno iz vezane topolove plošče debeline 12mm. Vsa vratca in predali se zapirajo z varnostnimi zapirali Push Lock (Reimo 532705, 532743).

Pohištvo je privijano na ogrodje vozila z vijaki preko L kotnih profilov 40x20 mm, ki so privijani z vijaki Spax 3,5 x 30 mm in prilepljeni po celotni površini omare.

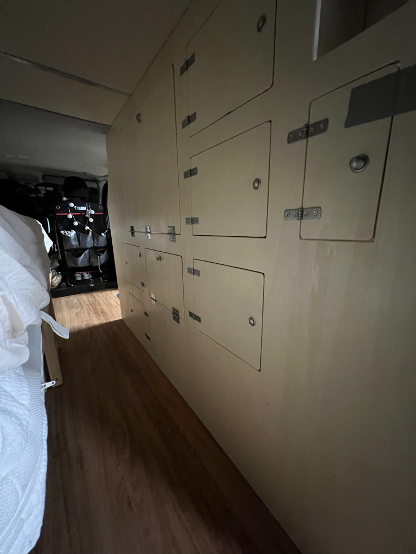

Slike omare za shranjevanje

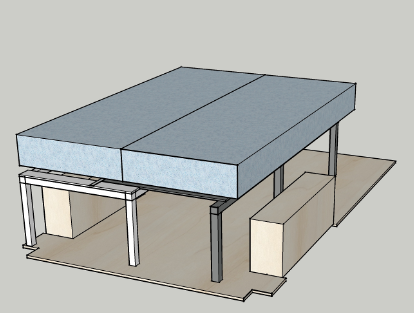

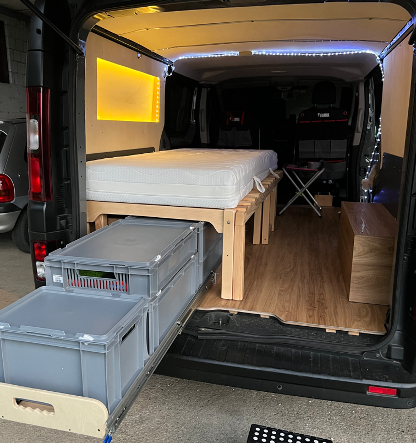

9.2 Postelja / bivalni del

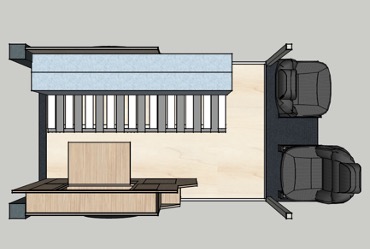

Dnevni prostor tvorita L sedežna klop, ki se zloži v posteljo in mizo, ki se zloži v stensko omaro. Sedežna klop/postelja sloni na lesenih nosilcih, privijačenih na tlak in na konstrukcijo vozila.

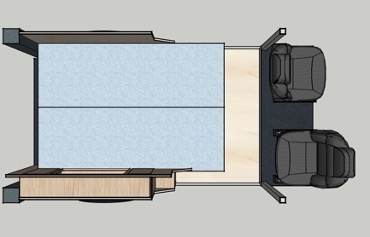

Postelja je v raztegnjenem stanju dimenzij 1360 x 1900mm, kar zadostuje 2 odraslim osebama.

Prostor pod sedežno klopjo/posteljo je pritrjen na tla in namenjen shranjevanju ter je izvlečen.

Blazini za klop/posteljo sta iz 180 mm spominske pene / jogi. Za potrebe sedenja se pena dvigne v dvižni položaj.

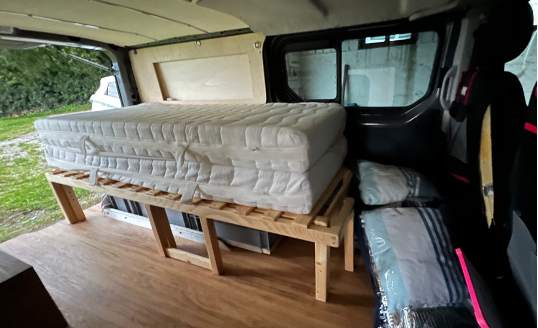

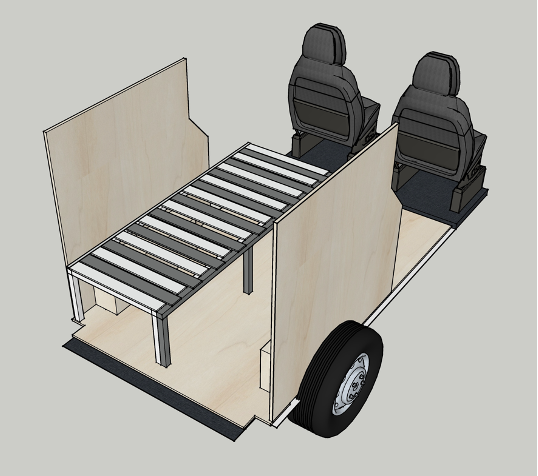

Slike postelje / bivalnega dela
